GTS 9005

ویژگی ها

  • ابعاد و وزن کم و قابل حمل بودن از ویژگی‌های بارز این دستگاه است، بطوریکه وزن دستگاه همراه با باتری در حدود 15/1 کیلوگرم است.
  • کلیدهای دستگاه به شکل بسیار مناسبی طراحی و تعبیه شده بطوریکه که امکان تنظیم دستگاه تنها با یک دست هم وجود دارد.
  • طراحی و تولید دستگاه براساس استاندارد IP65 است، بنابراین به راحتی می‌توان از دستگاه در محیط‌های صنعتی استفاده کرد.
  • با استفاده از باتری لیتیومی در دستگاه می‌توان از آن تا 7 ساعت به صورت پیوسته استفاده کرد.
  • رزولوشن بالا و نفوذ قابل ملاحظه، امکان استفاده از این دستگاه را برای قطعات نازک و ضخیم فورج شده فراهم کرده است.

مشخصات

  • ماکزیمم فرکانس نمونه گذاری ((sampling 240 مگاهرتز با رزولوشن 1/0 میلی‌متر
  • فرکانس کاری 5/0 تا 10 مگاهرتز
  • 20 تا 500 هرتز PRF در 10 گام قابل تنظیم
  • قابلیت AGC (کنترل خودکار gain)
  • منحنی AVG می‌تواند سه خط برای سه مقدار تعادلی مختلف همراه با یک flat bottom hole مشخص یا large flat bottom echo ترسیم کند.
  • صفحه TFT رنگی 7/5 اینچی با رزولوشن خوب و روشنایی مناسب
  • دستگاه از حافظه مناسبی برخوردار است، که این امر امکان اسکن و اندازه‌گیری سریع نمونه‌های مختلف را فراهم کرده است.
  • سه الگو رنگی مختلف، امکان استفاده از دستگاه را در محیط‌های گوناگون فراهم کرده است.
  • در حدود 300 منحنی و شکل موج را می‌توان در دستگاه ذخیره کرد.
  • امکان ذخیره سازی منحنی‌های نمایش داده شده و پارامترهای اندازه‌گیری شده در کامپیوتر به کمک پورتUSB
  • نمایش منحنیDAC که امکان عیب‌یابی قطعات بزرگ و کوچک را برای کاربران و بازرسان تسهیل کرده است.



مشخصات





Union350

این دستگاه با بهره‌مندی از پالسر موج مربعی و ثابت کردن شکل موج، امکان بازرسی موثر، مناسب و راحت اتصالات جوش داده شده را فراهم می‌کند.

  • امکان اندازه گیری خودکار ارتفاع عیب براساس پراش نوک موج دوگانه برای خواندن و هشدار همراه با استارت گیت، گیت واید و گیت لول قابل تنظیم
  • ورژن‌های DAC شامل استانداردهای ASME, JIS است. تطبیق با استاندارهای مختلف مانند AWS, Jb4730, GB11345 برای بازرسی موثر در شرایط مختلف بدون نیاز محاسبات دستی
  • امکان انتقال اطلاعات ذخیره شده به کامپیوتر و پرینتر








CTS 4020E.1

  • امکان بازرسی قطعات فورج بزرگ و مواد با دانه بندی خشن
  • قابلیت بازرسی قطعات تا ضخامت mm 6000
  • آنالیز کیفیتی Echo
  • بازرسی پلیت های نازک
  • امکان اتصال به کمک Ethernet
  • بازرسی خط جوش
  • سرعت بالای نمونه گذاری
  • منحنی DAC و TCG
  • بیشترین نرخ نمونه گذاری Sampling rate) 240 MHz) و کمترین دامنه نمایش 5 میلی متر است.
  • دو فرکانس کاری MHz 4~1 و MHz 15~5/0
  • حافظه بالا با توانایی ذخیره سازی 500 دیتا
  • پورت USB برای اتصال به رایانه و ذخیره و پردازش اطلاعات در آن
  • باتری لیتیومی قوی که می توان به کمک آن به مدت شش ساعت با دستگاه کار کرد.
  • ده شکل موج رنگی به منظور مشخص کردن بهتر منحنی ها

yet-another-sonatest-logo1









کمپانی sonatest یکی از پرسابقه‌ترین کارخانه‌های تولیدکننده تجهیزات NDT در جهان است. این کمپانی در انگلستان، امریکا و کانادا سایت ساخت و تولید دارد و با بهره‌گیری از جدیدترین و پیشرفته‌ترین امکانات سخت افزاری و نرم افزاری دستگاه‌های متنوع و با عملکرد بسیار خوبی را تولید می‌کند. خلاقیت در طراحی، امکان استفاده از دستگاه‌ها در شرایط مختلف محیطی و سرعت پردازش بالا از ویژگی‌های دستگاه‌های تولید شده در این کمپانی است. تاکنون دستگاه‌های UT این کمپانی شامل سری‌های site scan، master scan و Rail scan و اخیرا سری Prisma نیز به بازار عرضه شده است.

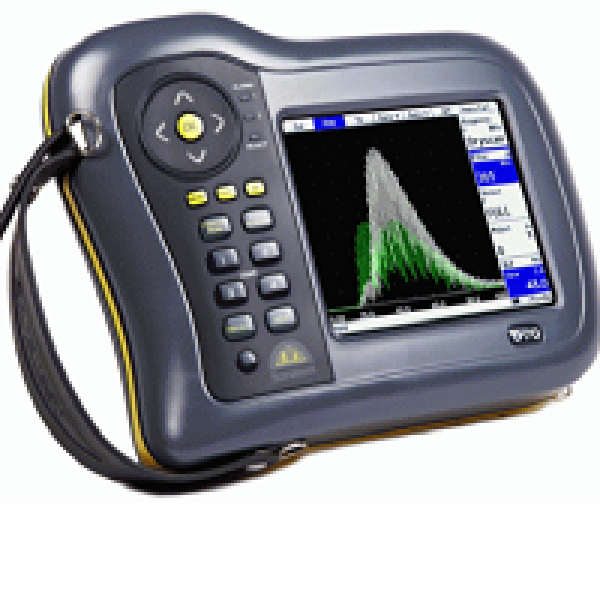

MASTER SCAN


سری مستر اسکن دستگاه‌های UT کمپانی  SONATESTبا دارا بودن نرم افزار و سخت افزار بسیار خوب و بهبود عملکرد نسبت به مدل‌های قدیمی‌تر و با بهره‌گیری از ویژگی‌ها و ابزارهای جانبی منحصر به فرد و سرعت عالی، انتخابی مناسب برای بازرسان جوش است. استفاده از تکنولوژی انتقال دهنده منحصر به فرد ActiveEdge TM این امکان را فراهم کرده است تا با انتقال پالس هم به لبه جلویی و هم به لبه پشتی، رزولوشن نزدیک به سطح را بالا برده و نیاز به استفاده از مقاومت‌های میراکننده را از بین می‌برد. طراحی داخلی خلاقانه و استفاده از پلاستیک زنوی با افزایش مقاومت دستگاه در برابر آب امکان استفاده از دستگاه را در محیط‌های کاری مختلف با عملکرد مناسب و قابل قبول فراهم کرده است. سطح بالای رزولوشن نزدیک به سطح، نیروی نفوذ مناسب
(450V pulser-square and spike) و نسبت سیگنال به نویز عالی از دیگر ویژگی‌های منحصر به فرد این سری از دستگاه‌ها است. سری مستر اسکن شامل دستگاه‌های M 350، 380 M ، D-70 و M 700 است.






مدل‌های 350M و 380M از مدل‌های قدیمی‌تر سری Master scan است که در جدول زیر مشخصات آنها به طور کامل آمده است.





Site scan D+ series

در تولید این سری از دستگاه‌های sonatest از جدیدترین و پیشرفته‌ترین امکانات سخت افزاری و نرم افزاری استفاده شده است. این دستگاه‌ها قابل حمل بوده و می‌توان از آنها برای بازرسی جوش، تست خوردگی، بازرسی قطعات کوچک ریختگی و فورج شده و بازرسی معمول جوش استفاده کرد.




طراحی ارگونومیکی و وزن کم

طراحی این دستگاه کاملا ارگونومیکی بوده و می توان به راحتی از آن برای مدت زمان طولانی استفاده کرد در ضمن این سری از دستگاه‌هایsonatest  به راحتی قابل حمل است و این امر، این امکان را به کاربران می‌دهد که به راحتی مکان‌های مختلف را بازرسی کنند. نسبت صفحه نمایش به اندازه دستگاه بالا، از دیگر ویژگی‌های بارز این دستگاه است.

صفحه نمایش با وضوح بالا

صفحه نمایش TFT دستگاه از رزولوشن بسیار خوبی برخوردار است و امکان استفاده از دستگاه در شرایط مختلف تابش نوری فراهم شده است. افزون بر این، صفحه نمایش TFT دستگاه این امکان را برای کاربران فراهم کرده است تا بتوانند در آب و هوای مختلف و در شرایط دمایی مختلف بدون هیچ تغییری در کیفیت داده‌ها از دستگاه استفاده کنند. امکان بزرگنمایی ناحیه A-Scan و مشخص کردن مکان‌های مورد نیاز در منحنی‌ها از دیگر ویژگی‌های برجسته این سری است.

 S500& D50


ویژگی ها:

  • منوی قابل ارتقا
  • دارای DGS /AVG/ DAC
  • حالت اندازه گیری زاویه
  • نرم افزار قابل تنظیم انبورد
  • نرم افزار قابل ارتقا
  • امکان B-Scan
  • A-Scan fade
  • 4Gbyte حافظه
  • امکان انتقال داده به کمک USB












 +Sonatest D10+ & Sonatet D20

دستگاه +sonatest D10 و +Sonatet D20 با طراحی منحصر به فرد خود، به کاربران این امکان را می‌دهند که سال‌ها به راحتی از آن استفاده کنند. صفحه نمایشVGA-TFT  این دستگاه با رزولوشن بالا، امکان استفاده از آن را در هر سطحی از نور فراهم کرده است. این دستگاه با استفاده از نسل سومscroll wheel به کاربران این امکان را می‌دهد که به راحتی وارد منو انتخاب شده و هرگونه تغییرات در تنظیمات را اعمال کنند. صفحه کلید ارتقا یافته این دستگاه در برابر آب مقاوم بوده و دستگاه از کلیدهای لمسی بهبود یافته بهره می‌برد. کلیدهای دسترسی امکان دسترسی سریع به پارامترهای ضروری مانند تطبیق گیت و کنترل گیت را فراهم کرده است. اپراتور با استفاده از کلیدهای کاربری مستقیم این دستگاه می‌تواند به راحتی وارد منو تنظیمات شده و پس از اعمال تغییرات لازم از آن استفاده کند. استفاده از مواد پلیمری مهندسی شده، بهره‌مندی از بسیاری از امکانات از جمله امکان استفاده آسان از آن، بکارگیری آنرا برای کاربران تسهیل کرده است. این دستگاه می‌تواند به راحتی در لوله‌های کاری و صفحات فلزی قرار گرفته تا کاربر امکان استفاده از هر دو دست خود را برای بررسی و بازرسی داشته باشد.

  • کالیبراسیون اتوماتیک
  • امکان رسم منحنی DAC مطابق استاندارد ASME
  • ارزیابی عیوب مطابق استاندارد AWS
  • ارزیابی عیوب مطابق استاندارد API
  • سهولت در تشخیص نوع عیب به روش Echo dynamic
  • نمایش half skip و full skip به منظور تشخیص عیوب ریشه و بدنه
  • رنج فرکانس MHz 15-1
  • امکان استفاده از دستگاه به صورت مداوم با باتری (18ساعت با یک بار شارژ)
  • وزن کم (7/1 کیلوگرم همراه با باتری)
  • طراحی مطابق با استاندارد IP67 که به کاربر این امکان را می‌دهد تا در شرایط مرطوب و پر گرد و غبار نیز از دستگاه استفاده کند.
  • امکان اتصال به رایانه و انتقال اطلاعات ذخیره شده در حافظه به آن
  • قابلیت به روز رسانی از طریق اینترنت






















Prisma

سری Prisma، جزء جدیدترین دستگاه‌های کمپانی Sonatest است که قابلیت به روز شدن و ارتقا به TOFD و Phased Array را نیز دارد. این دستگاه را می‌توان تنها در 30 ثانیه تنظیم کرد. نمایش سه بعدی هندسه جوش از امکانات منحصر به فرد این دستگاه است. افزون بر این با استفاده از این دستگاه می‌توان با دقت بالا عیوب و اندازه آنها را مشخص کرد.

امکان به روز رسانی دستگاه بهPhased array  و TOFD، بدون نیاز به ارسال آن به کارخانه تولید کننده وجود دارد. در بدنه دستگاه از پیشرفته‌ترین و مقاوم‌ترین موادها استفاده شده و ساخت دستگاه براساس استاندارد محیطی IP66 است، که مقاومت آن را در برابر گرد و غبار و تماس با آب تضمین می‌کند. صفحه نمایش دستگاه ضمن امکان تغییر به حالت تمام صفحه به صورت لمسی بوده و می‌توان با استفاده از تنها یک دست از آن استفاده کرد. همچنین، با استفاده از این دستگاه می‌توان پروفیل تغییر ضخامت را مشخص و از آن برای پیدا کردن عیوب و نقشه خوردگی استفاده کرد. به علاوه، این دستگاه افزون بر A-scan امکان پردازش B-scan و C-scan را نیز دارد و با استفاده از آن می‌توان آنالیز دقیق‌تری از عیوب داشت. نرم افزار پردازش اطلاعت دستگاه، UT Studio نام دارد که به کاربران این اجازه را می‌دهد تا ضمن پردازش راحت‌تر اطلاعات، بتوانند داده‌ها و نمودارهای مورد نیاز را به سرعت به رایانه منتقل کنند.


  • دارای امکان TOFD
  • Phased array قابل تنظیم در 30 ثانیه
  • قابل استفاده با یک دست
  • نمایش سه بعدی
  • امکان تنظمیات و کالیبراسیون


















krautkramer_624













امتیاز کمپانیkrautkraumer  به کمپانی GE measurement ایالات متحده امریکا فروخته شده است. این کمپانی سال‌هاست که با کمپانی‌‌های بزرگ نفتی، گازی و صنایع هوا فضا همکاری می‌کند. این کمپانی با بکارگیری جدیدترین تکنولوژی‌های روز در تولید دستگاه‌های بازرسی غیرمخرب، پنجره‌ای جدید را در استفاده از دستگاه‌های UT در برابر کاربران و مهندسین گشوده است. طراحی و استفاده آسان از ویژگی‌های بارز تجهیزات تولید شده در این شرکت است. کیفیت مناسب عملکرد عالی و طول عمر بالا منجر به استفاده گسترده از این دستگاه‌ها در ایران و سایر کشورهای خاورمیانه شده است.

ویژگی های کلی

  • صفحه نمایش رنگی
  • باتری لیتیوم یونی با قابلیت بیش از هشت ساعت کار مداوم
  • Automatic freeze function.
  • Automatically optimized pulse repetition frequency.
  • IP54 Protection
  • بدنه مقاوم
  • وزن 1/8کیلوگرم همراه با باتری
  • Two Gates
  • Colour coded legs
  • Multiple DAC curve
  • Data Logger








این مدل جدیدترین دستگاه UT تولید شده در این کمپانی است که در تولید آن از جدیدترین فناوری‌های روز استفاده شده است. تکنولوژیphantom detection echo  دستگاه، در بازرسی قطعات فورج شده و ریختگی با دانه‌بندی ریز استفاده می‌شود، تا از دقت و صحت عیب‌یابی اطمینان حاصل شود. همچنین استفاده از wave pulser قدرتمند در دستگاه، امکان بازرسی و عیب‌یابی مواد مورد استفاده در صنایع هوافضا، هواپیما و اتومبیل را نیز فراهم کرده است. این دستگاه همچین، از امکان اندازه‌گیری ضخامت با دقت بالا برخوردار است. قابلیت اندازه‌گیری خوردگی در صنایع پتروشیمی و ژنراتورهای نیرو نیز از دیگر ویژگی‌های برجسته این دستگاه است


ویژگی های کلی

  • صفحه نمایش 7 اینچی دستگاه همراه با رزولوشن 480 × 800 پیکسلی آن، امکان نمایش واضح موج‌های دریافتی و تفسیر راحت آن را فراهم کرده است. افزون بر این، صفحه نمایش دستگاه این اجازه را به کاربران می‌دهد که در شرایط تابش مستقیم نور خورشید نیز بتوانند از آن استفاده کنند.
  • دکمه‌های کار دستگاه نسبت به مدل‌های پیشین کوچکتر شده است و این اجازه را به کابران می‌دهد که با سرعتی بالا و به راحتی به منوهای مختلف دستگاه را رفته و از دستگاه به سادگی استفاده کنند.
  • علاوه بر سهولت تفسیر منحنی‌های A-scan امکان تصویربرداری از اطلاعات نمایش داده شده و گرفتن ویدئو از اطلاعات نیز فراهم شده است و تمامی اطلاعات مورد نیاز در یک کارت حافظه ذخیره می‌شود.
  • این دستگاه در سه نوع طراحی شده است که پیشرفته‌ترین آن در حالت‌های DAC، AWS و DGS کار می‌کند. با پالسر موج مربعی قدرتمند دستگاه، امکان نفوذ بالای موج را فراهم کرده است. این ویژگی همراه با طراحی پیشرفته پروب‌های دستگاه امکان اندازه‌گیری اندازه دقیق عیوب را فراهم کرده است.
    • این دستگاه در برابر گرد و غبار و آب مقاوم بوده از استاندارد محیطی IP66 برخوردار است. از این دستگاه می‌توان در محیط‌هایی در رنج دمایی 10- تا 55 درجه سانتیگراد استفاده کرد. در کلامی دیگر، استفاده از تکنولوژی پیشرفته در این مدل به کاربران این اجازه را می‌دهد که هم در محیط‌های مرطوب، هم در محیط‌های صحرایی و ماسه‌ای و هم در محیط‌های بسیار سرد از دستگاه به راحتی استفاده کنند.
    • باتری‌های لیتیومی تعبیه شده در دستگاه به کاربران این اجازه را می‌دهد که به صورت مداوم برای 13 ساعت از دستگاه استفاده کنند. افزون بر این، شارژ باتری نیز به راحتی امکان پذیر است.
    • می‌توان داده‌های دریافتی در دستگاه را در کارت حافظه ذخیره کرد و امکان نمایش صفحه نمایش دستگاه در یک مونیتور و یا صفحه نمایش بزرگتر به کمک اتصال A-VGA نیز وجود دارد.












می‌توان گفت که این دستگاه از سبک‌ترین (با وزنی در حدود 907 گرم) خوش دست‌ترین و قابل حمل‌ترین دستگاه‌های عیب‌یاب التراسونیک موجود در بازار است. بطوریکه این دستگاه در کف یک دست و یا در جیب جای می‌گیرد. به علاوه، وزن کم و طراحی زیبا و ارگونومیکی این دستگاه، مانع از آن نشده است که کیفیت و کارایی دستگاه پایین بیاید. به بیان دیگر، این دستگاه در حین آنکه وزن کمی دارد، کارایی و دقت بالایی داشته و می‌تواند برای بازرسی در شرایط مختلف به کار گرفته شود.

ویژگی های کلی

  • صفحه نمایش رنگی
  • باتری لیتیوم یونی با قابلیت بیش از هشت ساعت کار مداوم
  • Automatic freeze function.
  • Automatically optimized pulse repetition frequency.
  • IP54 Protectionکوچک بودن و وزن کم این امکان را به بازرسان می‌دهد که از آن برای بازرسی مکان‌هایی که دسترسی به آن آسان نیست استفاده کنند. علاوه بر این، کلیدهای جهتی امکان استفاده از دستگاه به کمک تنها یک دست را نیز فراهم کرده است و می‌توان از دست دیگر برای تنظیم و حرکت پروب استفاده کرد. نکته جالب در طراحی این دستگاه این است که در صورت چپ دست بودن نیز می‌توان با تغییر در تنظیمات از دستگاه استفاده کرد.
  • این دستگاه دارای استاندارد محیطی IP67 بوده و در برابر گرد غبار، خاک و آب مقاوم است. این امر این مکان را می‌دهد که از دستگاه در شرایط آب و هوایی مختلف استفاده شود.
  • صفحه نمایش بزرگ (8/64 ×108mm) و رزولوشن بالای(480×800pixel ) دستگاه همراه با روشنایی بسیار بالا، این امکان را فراهم کرده است که بتوان از آن به راحتی در شرایط نوری نامناسب نیز استفاده کرد. از سوی دیگر، به دلیل کاهش خستگی چشم می‌توان در صورت نیاز، نور صفحه نمایش را کم و یا به دلخواه تنظیم کرد.
  • به دلیل وضوح بالای نزدیک به سطح دستگاه، می‌توان با آن عیوب نزدیک به سطح را به خوبی شناسایی کرد و به دلیل رنج گسترده فرکانس تکرار پالس، می‌توان قطعات فورج شده را بدون ظاهر شدن امواج مزاحم بازرسی کرد.










این دستگاه براساس استاندارد محیطی IP66 تولید شده و آب و گرد و خاک نمی‌تواند به داخل آن نفوذ کند. بنابراین، می‌توان به راحتی از آن در شرایط بارش شدید باران و گرد و غبار استفاده کرد. صفحه نمایش رنگی دستگاه و نمایش موج‌های دریافتی با رنگ‌های مختلف امکان تشخیص و آنالیز داده‌های دریافتی را تسهیل کرده است.

امکان اتصال به رایانه و مانیتور از دیگر ویژگی‌های بارز این دستگاه است. در نتیجه می‌توان داده‌ها و نمودارهای دریافتی را ذخیره و برای پردازش و تحلیل به رایانه منتقل کرد.

از دیگر ویژگی‌های این مدل استفاده از باتری لیتیومی قدرتمند در آن است، به طوریکه می‌توان دستگاه را به صورت پیوسته به مدت 14 ساعت به کار برد.

دقت بالا و استفاده از سخت افزار عالی در این دستگاه، آن را به یکی از بهترین دستگاه‌های UT موجود در بازار تبدیل کرده است.Picture13



صفحه نمایش این دستگاه رنگی بوده و از رزولوشن خوبی برخوردار است. افزون بر این طراحی عالی کلیدهای جهتی این امکان را به کاربران می‌دهد که به راحتی بین منوهای مختلف گردش کرده و به سرعت به منو مورد نیاز دسترسی پیدا کنند. از دیگر ویژگی‌های این دستگاه، عمر باتری بالاست که به کاربران این اجازه را می‌دهد که برای مدت زمان طولانی به راحتی از دستگاه استفاده کنند. کار با این دستگاه آسان بوده و از دقت بالایی نیز برخوردار است.

این دستگاه در دو نوع مختلف به بازار عرضه شده است:

USM 32Xb : مناسب برای کاربردهای استاندار و رایج

USM32XL: مناسب برای بازرسی قطعات بزرگ و موادی که تضیعف صوت در آن ها بالا است.








این دستگاه برای استفاده در محیط‌های باز طراحی شده و می‌توان از این دستگاه در دماهایی بسیار پایین(20-) و بالا (50+) به راحتی استفاده کرد. افزون بر این، می‌توان از دستگاه در شرایط نوری مختلف و تابش مستقیم خورشید استفاده کرد. باتری دستگاه نیز قوی بوده و امکان استفاده از دستگاه را به مدت 11 ساعت به صورت پیوسته فراهم کرده است.








این دستگاه، از امکان بازرسی سریع جوش‌های نقطه‌ای برخوردار است. این مدل قابل حمل بوده و حتی کسانی که در استفاده از دستگاه‌های UT تجربه زیادی ندارند نیز می‌توانند به راحتی از آن استفاده کنند. استفاده از باتری لیتیومی قدرتمند و شارژ سریع از دیگر ویژگی‌های این دستگاه است. ساخت این دستگاه براساس استاندارد محیطی IP65 است و می‌توان از آن در مکان‌های مختلف و در شرایط مختلف استفاده کرد. امکان اتصال دستگاه به رایانه نیز به سادگی امکان پذیر است.





















Trusonic












دستگاه Tru-Sonic ساخت کمپانی Keiyu در کشور تایوان است. سابقه‌ای بیش از 30 سال در زمینه تولید تجهیزات NDT و داشتن مناسبات تجاری با بیش از 60 کشور در جهان، این کمپانی را در زمره باسابقه‌ترین و معتبرترین شرکت‌های تولید تجهیزات بازرسی غیرمخرب قرار داده است. دستگاه‌های UT ساخت این کمپانی ضمن برخورداری از بالاترین و پیشرفته‌ترین امکانات روز در تولید و ساخت، قیمت بسیار مناسبی دارند. لازم به ذکر است تولیدات این شرکت توسط برخی از شرکت‌های ایرانی به اشتباه ساخت کشور ایالات متحده امریکا معرفی شده است.


مدلTru-sonic plus  از محبوترین و پرکابردترین مدل‌های این شرکت در ایران است. این دستگاه با عملکرد عالی، وزن کم، قیمت مناسب و استفاده از تجربه چندین ساله شرکت در تولید آن گزینه‌ای مناسبی برای بازرسان و کاربران دستگاه‌های UT است. استفاده از صفحه نمایش TFT با رزولوشن (480×800) امکان استفاده از دستگاه را در شرایط نوری مختلف و حتی در شرایط تابش نور مستقیم خورشید فراهم کرده است.










کنترل راحت و وزن کم (0/43 کیلوگرم همراه با باتری) از ویژگی‌های برجسته این دستگاه است. افزون بر این، دستگاه از ویژگی‌های مدل‌های بزرگتر و سنگین‌تر مانند رزولوشن مناسب نیز برخوردار است. از این مدل می‌توان برای عیب یابی خطوط جوش و قطعات با ضخامت مختلف استفاده کرد. اطلاعات دریافت شده را می‌توان در دستگاه ذخیره و برای استفاده و بررسی بیشتر مورد آنالیز قرار داد. صفحه نمایش دستگاه در شرایط نور پایین نیز قابل استفاده است. همچنین در این دستگاه A-scan، ابزار تنظیمات دستگاه و تفسیر اندازه گیری های دیجیتالی به صورت همزمان نمایش داده می‌شود. این دستگاه همچنین از امکان نمایش نقشه شبیه سازی جوش برای پیدا کردن مکان عیوب جوش نیز برخوردار است. امکان نمایش منحنی DAC و ارزیابی AVG به صورت استاندارد از دیگر ویژگی‌های برجسته این دستگاه است.












صفحه نمایش این دستگاه نسبت به مدل Mini PDA UT plus بزرگتر است (60×100mm) و بدلیل بهره مندی دستگاه از امکاناتی مانند رزولوشن مناسب، امکان استفاده در شرایط نوری نامناسب، ذخیره‌سازی اطلاعات و امکان اتصال به کامپیوتر، می‌توان از آن برای انجام بازرسی در شرایط و محیط‌های مختلف استفاده کرد.
